看不懂施工圖紙的請來這里學習，機會難得！

       圖紙是我們建設、施工的基礎，拿到一份施工圖紙，首先要能夠看得懂圖。包括上面的復雜的各種符號、代號等，畢竟這也是面試公司的門檻！

一、給排水工程的圖形符號大全：

排水工程圖紙的使用中，縮寫符號如下：

排水管道-W,為污水。也有-F，是廢水。很少見有用-P 來表示的。

消火栓的管道-XH。

自動噴淋管道-Z或用-ZP。

雨水管道-Y. 。

采暖管道-R，通常實線表示供水管，虛線來表示回水管。

壓力排水-PY。

冷凝水管道-N。

管道立管-L. 。

另外設備的型號字母有：

Q-流量或風量 H-揚程 N-功率 P-壓力 QW-潛污泵 其他閥門、器具類的都用圖形來區分。

JL-給水管； WL-污水管； YL-雨水管； RJL-熱給水； RHL-熱回水 。

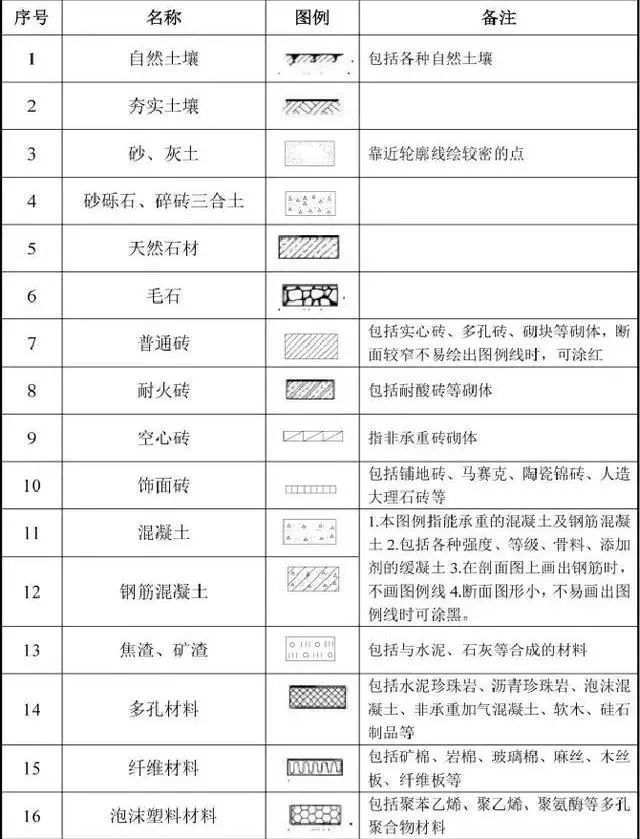

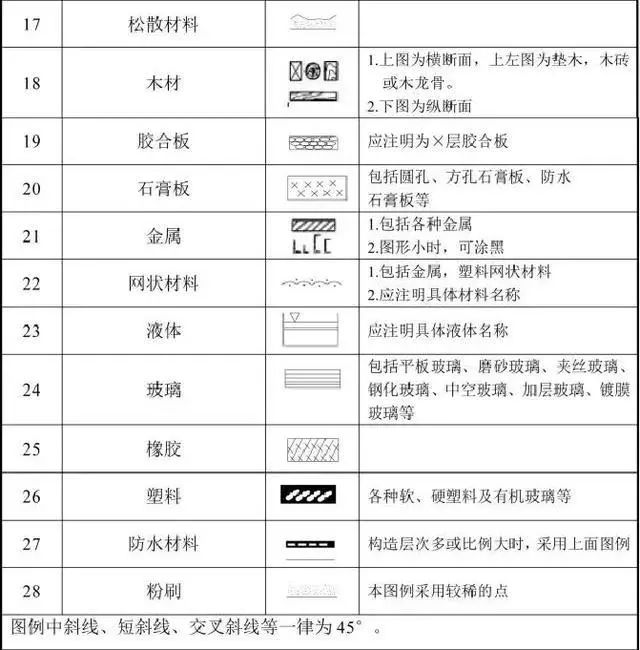

二、常用建筑材料的示例圖

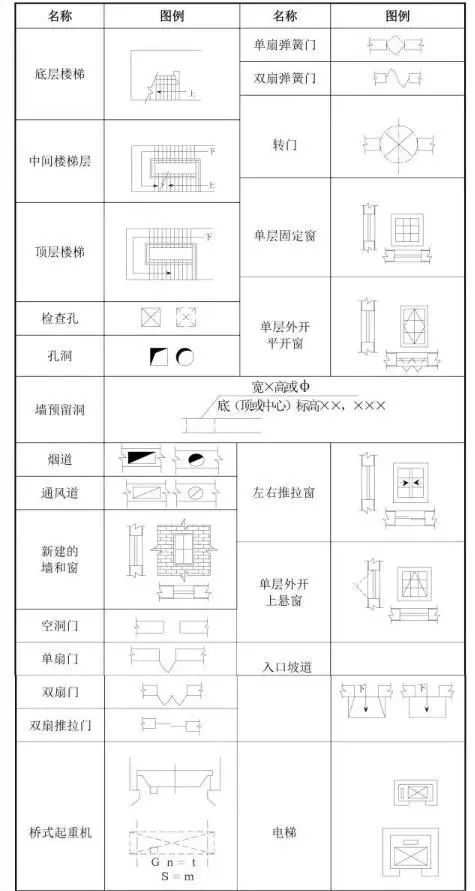

三、常用建筑構造的示例圖

四、常用建筑的構件代號含義大全

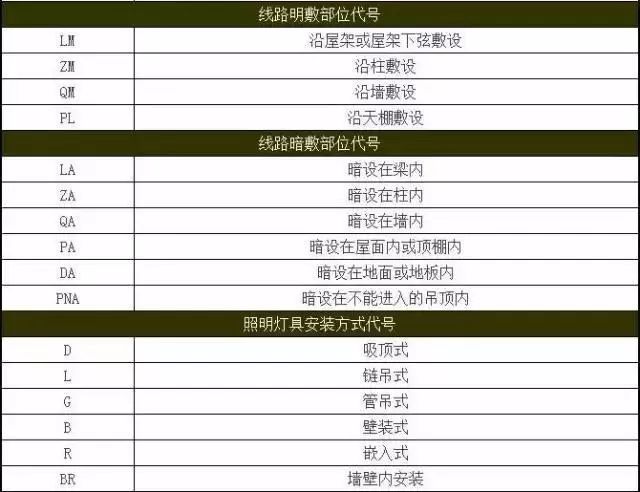

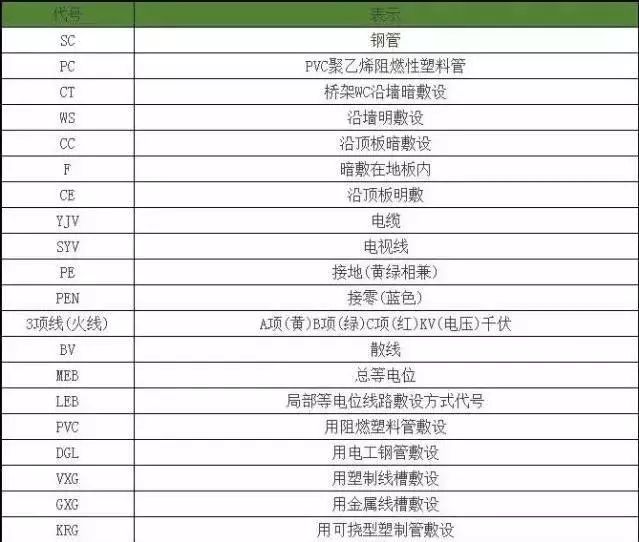

五、其他專業圖紙的一些代號大全
